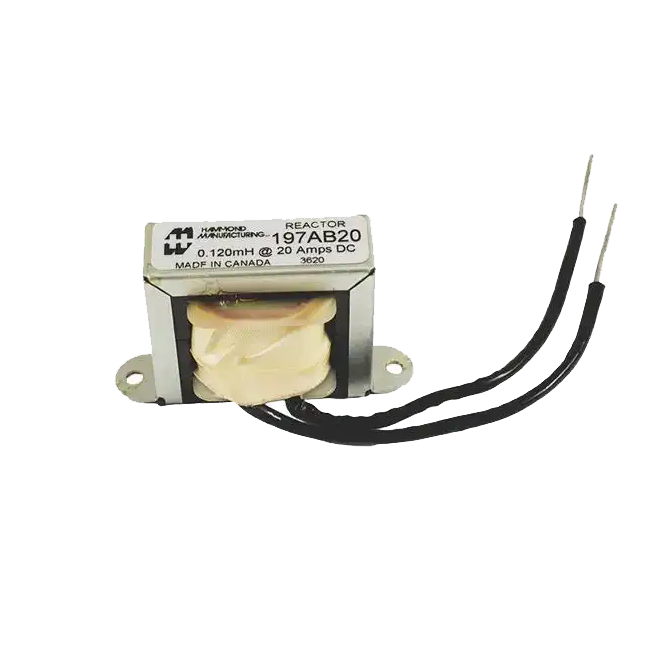

高频电抗器是一种专用于抑制高频谐波、限制电流变化率($di/dt$)的磁性元件,其核心功能包括**滤波**、**能量缓冲**和**保护电力电子器件**。以下是其关键特性与应用解析:
### **一、核心设计特性**
1. **磁芯材料**
- **铁氧体**:适用于$f geq 100 ext{kHz}$场景,高频损耗低(如文献9提到的MBS-R压粉铁芯)。
- **非晶/纳米晶合金**:适用于$5 ext{kHz} < f leq 100 ext{kHz}$,饱和磁密高(1.2~1.5T),温升可控制在75K以下。
- **硅钢片**:低频场景($f leq 5 ext{kHz}$)采用,气隙设计需优化以降低磁芯饱和风险。
2. **绕组与散热**
- 线圈采用多股利兹线或铜箔绕制,减少高频趋肤效应损耗(文献11建议电流密度≤4A/mm²)。
- 干式设计防护等级IP00,油浸式适用于大功率场景(如500kW光伏逆变器)。
3. **关键参数**
| 参数 | 典型值 |
|---------------|-------------------------|
| 电感量 | $10 mu ext{H} sim 5 ext{mH}$ |
| 额定电流 | 30A~500A(自然冷却) |
| 开关频率范围 | 10kHz~100kHz |
| 耐压等级 | ≥3000V AC(1分钟) |
### **二、核心功能**
1. **谐波抑制**
与电容组成**LC滤波器**,滤除IGBT开关产生的高次谐波(如5次、7次),将电流总谐波畸变率(THD)从30%降至5%以下。
2. **限制电压尖峰**
抑制变频器输出端的$dV/dt$(文献3显示可降低至500V/μs以下),保护电机绝缘。
3. **延长传输距离**
在电缆长度>50m时,补偿分布电容效应,避免变频器过流(如文献3中18.5kW以上电机必配)。
### **三、典型应用场景**

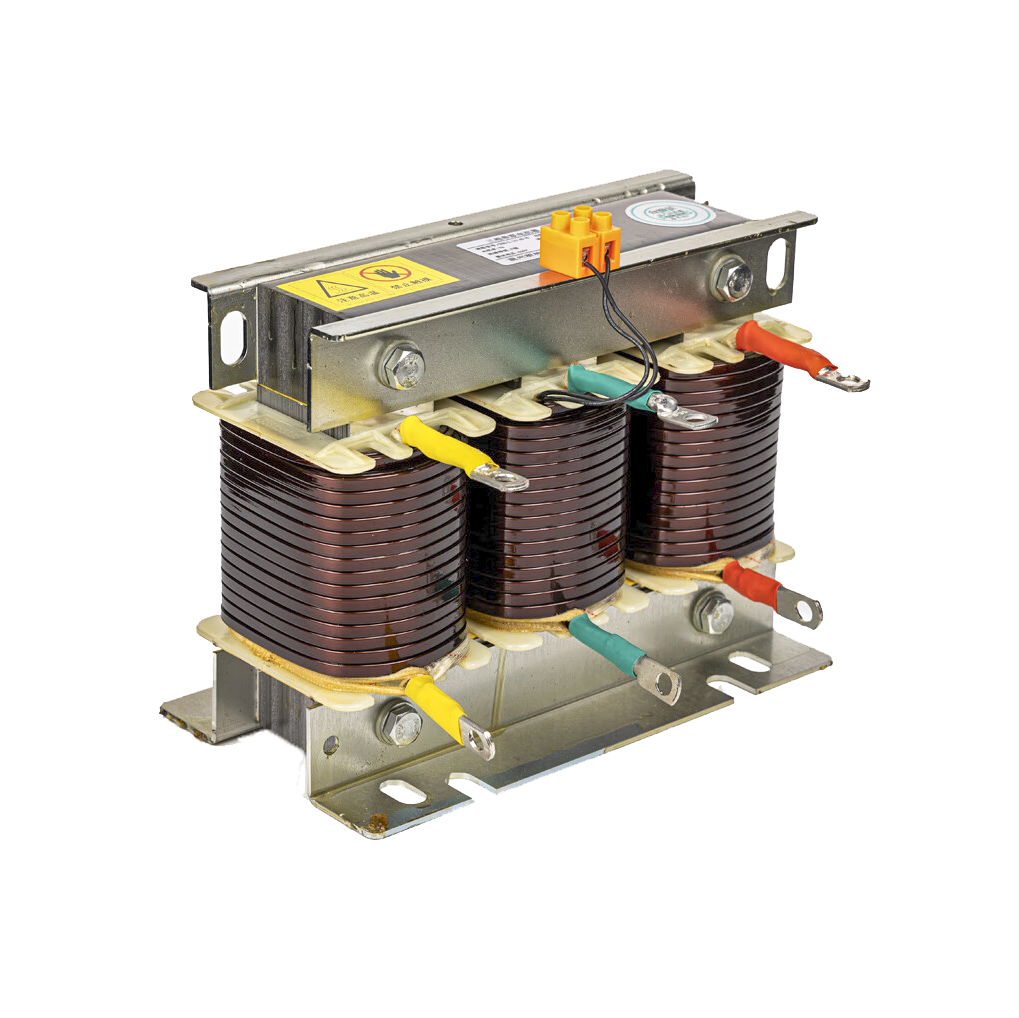

1. **工业变频系统**
- 变频器输出端串联电抗器,抑制IGBT开关瞬态高压(如文献3中1140V/500A型号)。
- 参数示例:$L=200 mu ext{H}$,$I_{ ext{rated}}=300 ext{A}$,铁氧体磁芯,温升≤65K。

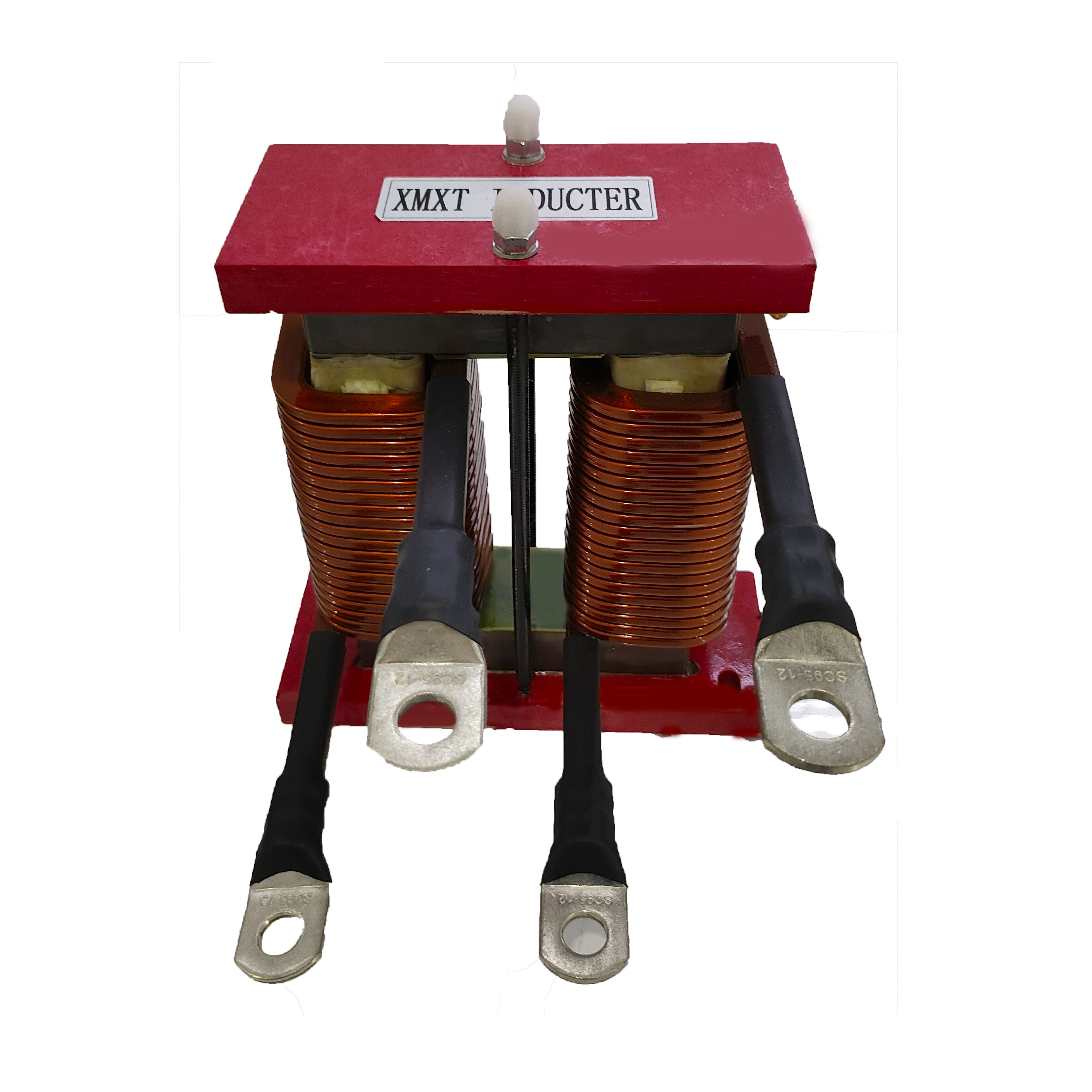

2. **新能源领域**
- 光伏逆变器直流侧滤波,降低电流纹波(从10%至3%),提升MPPT效率。
- 电动汽车DC/DC转换器,采用非晶磁芯降低铁损(损耗比硅钢低80%)。

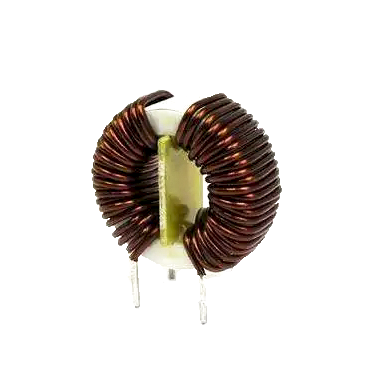

3. **高频电源系统**
- 开关频率50~100kHz的电源中,与Buck电路配合实现高效斩波(文献9提及48V/400A型号)。

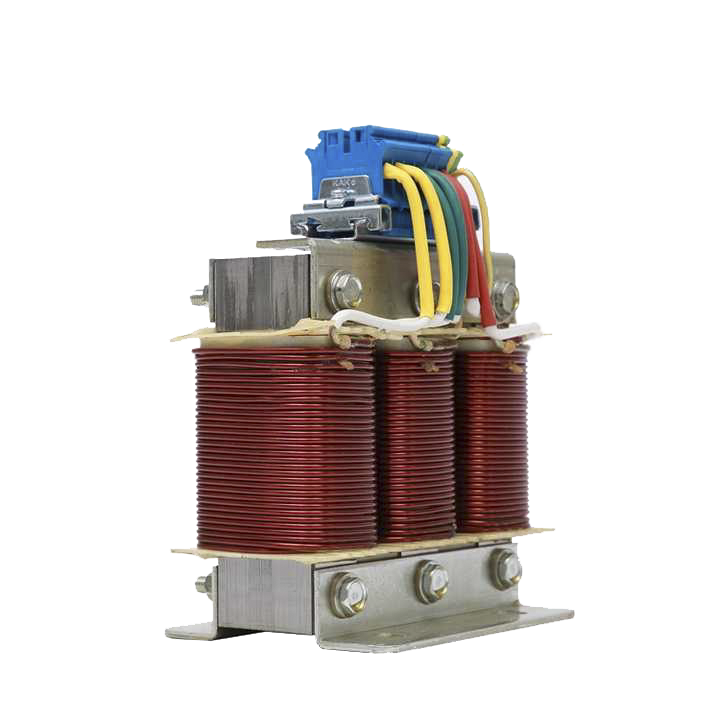

参数类别 | 参数名称 | 参数值/范围 | 说明 |
---|---|---|---|
基础参数 | 额定电压 | 380V、690V、1140V 1 | 适用于不同电压等级的电力系统 |
额定电流 | 30A 至 500A(40℃) 1 | 支持大电流长期运行 | |
相数 | 单相/三相 1 | 根据应用场景选择 | |
电气性能 | 电感值(L) | 根据磁导率、匝数等计算 2 | 计算公式:L=lμ⋅N2⋅A,μ为硅钢片磁导率 2 |
开关频率 | 10kHz、20kHz 1 | 高频滤波核心参数,适用于APF装置 | |
抗电强度 | 铁芯-绕组 3000VAC/50Hz/5mA/60s 无击穿 1 | 工厂测试标准 | |
绝缘电阻 | ≥100MΩ(1000VDC) 1 | 保证绝缘可靠性 | |
耐压测试 | 3000VDC 60秒 1 | 直流耐压能力验证 | |
运行特性 | 长期运行电流 | ≤1.5倍额定电流 1 | 支持短时过载运行 |
噪音水平 | <65dB(距离1米) 1 | 采用低损耗硅钢片和浸漆工艺降低噪音 1 | |
材料与工艺 | 铁芯材料 | 低损耗0.23mm优质硅钢片 1 | 芯柱气隙均匀分布,环氧层压玻璃布板固定 1 |
绝缘耐热等级 | H级(180℃) 1 | 高温环境下稳定运行 | |
环境要求 | 工作温度 | -20℃ ~ 40℃ 1 | 需配合通风设备使用 |
防护等级 | IP00 1 | 需安装在室内或防护柜中 | |
海拔高度 | ≤2000m(更高需降容) 1 | 高海拔地区需调整容量 | |
执行标准 | 国家标准 | GB1094.6、JB9644-1999 1 | 电抗器及半导体电气传动标准 |
