CKSG系列电抗器是低压配电系统中与电容器串联使用的关键组件，主要用于谐波抑制、无功补偿及设备保护。以下是其核心信息：
### 一、核心功能
1. **谐波抑制**
通过串联电抗器，可吸收电网中5次、3次等高次谐波（电抗率6%~7%抑制5次，12%~14%抑制3次），改善电压波形。例如，CKSG-3.5/0.45-7%能降低谐波对电容器的损害，防止谐振发生。
2. **无功补偿优化**
与电容器配合时，低频段（如50Hz）呈现容性特性，提升功率因数；高频段则转为感性，抑制谐波放大。
3. **设备保护**
抑制合闸涌流（可达额定电流的10倍）和操作过电压，延长电容器寿命。
### 二、技术参数
- **电压等级**：400V、660V系统（如CKSG-0.7/0.48-7适配0.48kV电容器）
- **电抗率选择**：1%（基波补偿）、6%（5次谐波）、12%（3次谐波）
- **性能指标**：
- 温升限值：铁芯≤85K，线圈≤95K
- 噪声：≤45~50dB
- 绝缘等级：H级（180℃）
- 耐流能力：1.35倍额定电流长期运行

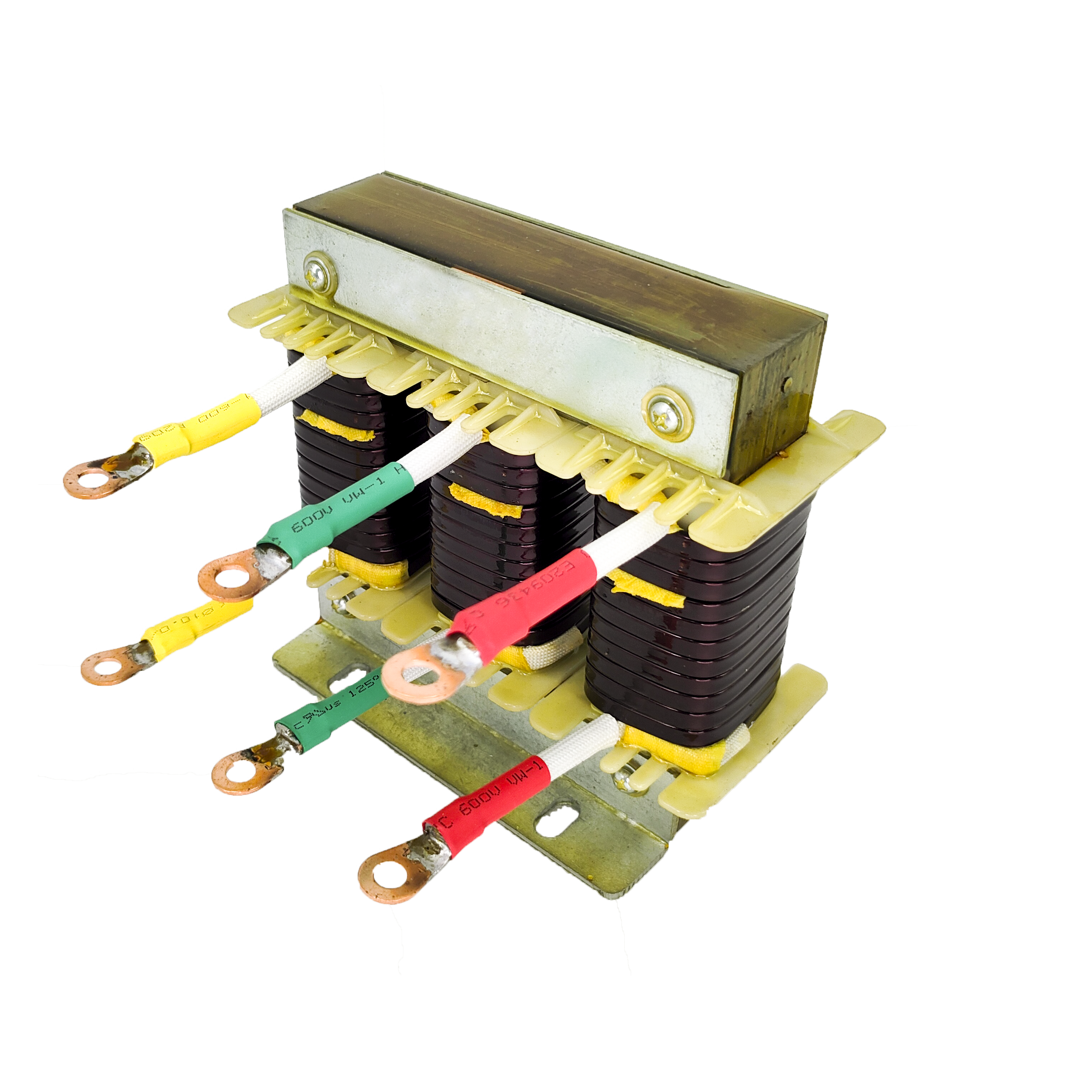

### 三、结构特点
1. **铁芯设计**：采用冷轧硅钢片，气隙分段均匀，避免磁饱和（如CKSG-3.5/0.45-7%的气隙用环氧玻璃布板隔离）。
2. **线圈工艺**：H/C级漆包扁铜线绕制，真空浸漆固化，散热性能优异。
3. **防护设计**：外露端子镀锡防腐蚀，适应-25℃~+45℃环境。
### 四、典型应用
- **工业场景**：抑制变频器、整流器产生的谐波（如CKSG-2.1/0.45-7%配套35kVar电容器）
- **电力系统**：在400V无功补偿柜中匹配电容器（如CKSG-3/0.4-6%适配50kVar电容）
- **新能源领域**：光伏/储能系统的并网滤波
| 参数名称 | 典型值/范围 | 说明 |
|---|---|---|
| 额定电压 | 0.4kV、0.45kV、10kV、35kV等 | 根据系统电压选择，低压补偿常用0.4kV，高压系统可达35kV。 |
| 额定电流 | 1A~1000A（低压）、16.5A~549.86A（高压） | 与配套电容器容量相关，需匹配系统谐波抑制需求。 |
| 额定容量 | 1.8kVA~20000kVar（低压）、72kVar~20000kVar（高压） | 低压补偿常用几kVA至数百kVA，高压系统可达数千kVar。 |
| 电抗率（K） | 6%（5次谐波）、12%~13%（3次）、26%~27%（2次） | 根据谐波次数选择，抑制特定次谐波谐振。 |
| 电感量 | 110H（单节高压）、具体值随容量和电压变化 | 高压谐振电抗器电感量较高，如108kV/30kVA单节110H。 |
| 品质因数（Q值） | ≥30（45Hz下） | 反映电抗器效率，Q值高则损耗低。 |
| 绝缘等级 | H级（180℃）或F级（155℃） | 干式电抗器多采用H级环氧树脂浇注，耐高温。 |
| 温升限值 | 铁芯≤85K，线圈≤95K | 确保长期稳定运行。 |
| 噪音水平 | ≤45dB（低压）、≤62dB（高压） | 干式铁芯通过优化结构降低噪音。 |
