**DCL直流电抗器**是用于直流侧滤波、抑制谐波及提升系统稳定性的关键元件，主要应用于变频器、整流系统及新能源领域。以下是其核心信息：

### 一、功能与作用

1. **平滑电流波形**：抑制直流电流中的交流分量（如纹波），确保整流电流连续，改善输出波形。

2. **保护设备**：

   - 限制电网电压瞬变和冲击电流，防止整流桥损坏及电容过热。

   - 降低变频器直流母线电压波动，减少开关器件（如IGBT）的应力。

3. **提升功率因数**：可将系统功率因数提升至$0.9$以上，若与交流电抗器配合，可达$0.95$。

### 二、技术参数

- **额定电压**：$220 ext{VDC}sim1000 ext{VDC}$（常规型号），部分型号支持$400 ext{V}sim1200 ext{V}$。

- **额定电流**：$5 ext{A}sim1600 ext{A}$，适配电机功率覆盖$0.75 ext{kW}sim300 ext{kW}$（如`DCL-3-0.4`适配$0.4 ext{kW}$，`DCL-650-300`适配$300 ext{kW}$）。

- **电感量**：$0.04 ext{mH}sim6.3 ext{mH}$（电流越大，电感量越小）。

- **抗电强度**：铁芯-绕组耐压$3000 ext{VAC}/50 ext{Hz}$。

- **绝缘等级**：F级或H级，温升≤$70 ext{K}$，噪音≤$65 ext{dB}$（距离1米）。

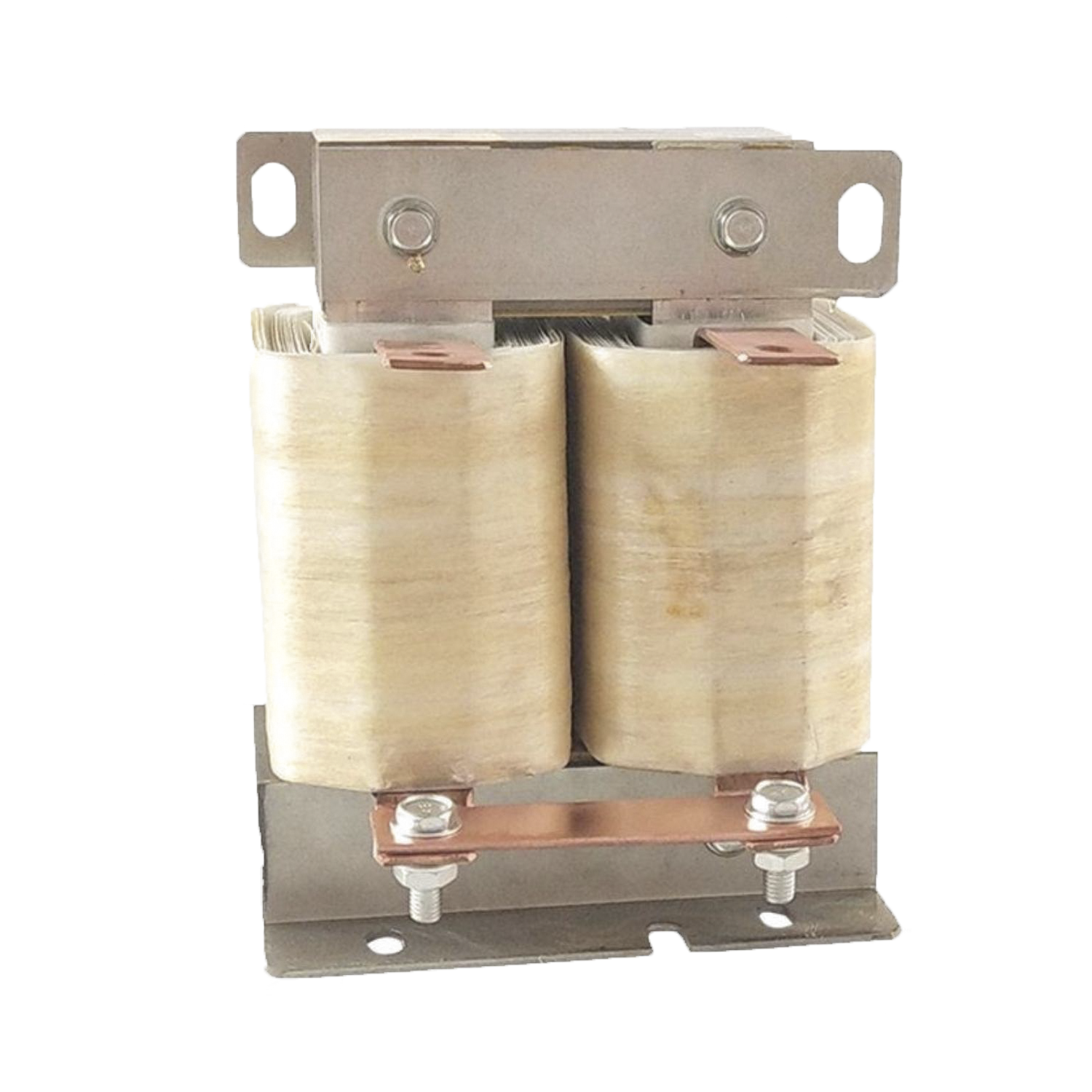

### 三、结构特点

1. **铁芯设计**：采用冷轧硅钢片，芯柱紧固件为无磁性材料以降低温升。

2. **线圈工艺**：全铜绕组（部分型号），真空浸漆固化，防护等级IP00-IP22。

3. **环境适应性**：工作温度$-25℃sim+55℃$，海拔≤$2000 ext{m}$（部分型号限制$1000 ext{m}$）。

### 四、典型应用

- **变频器系统**：串联于直流母线，抑制再生能量导致的电压尖峰。

- **新能源领域**：光伏/储能变流器的直流侧滤波。

- **工业场景**：匹配$35 ext{kVar}sim50 ext{kVar}$电容器，优化无功补偿。
