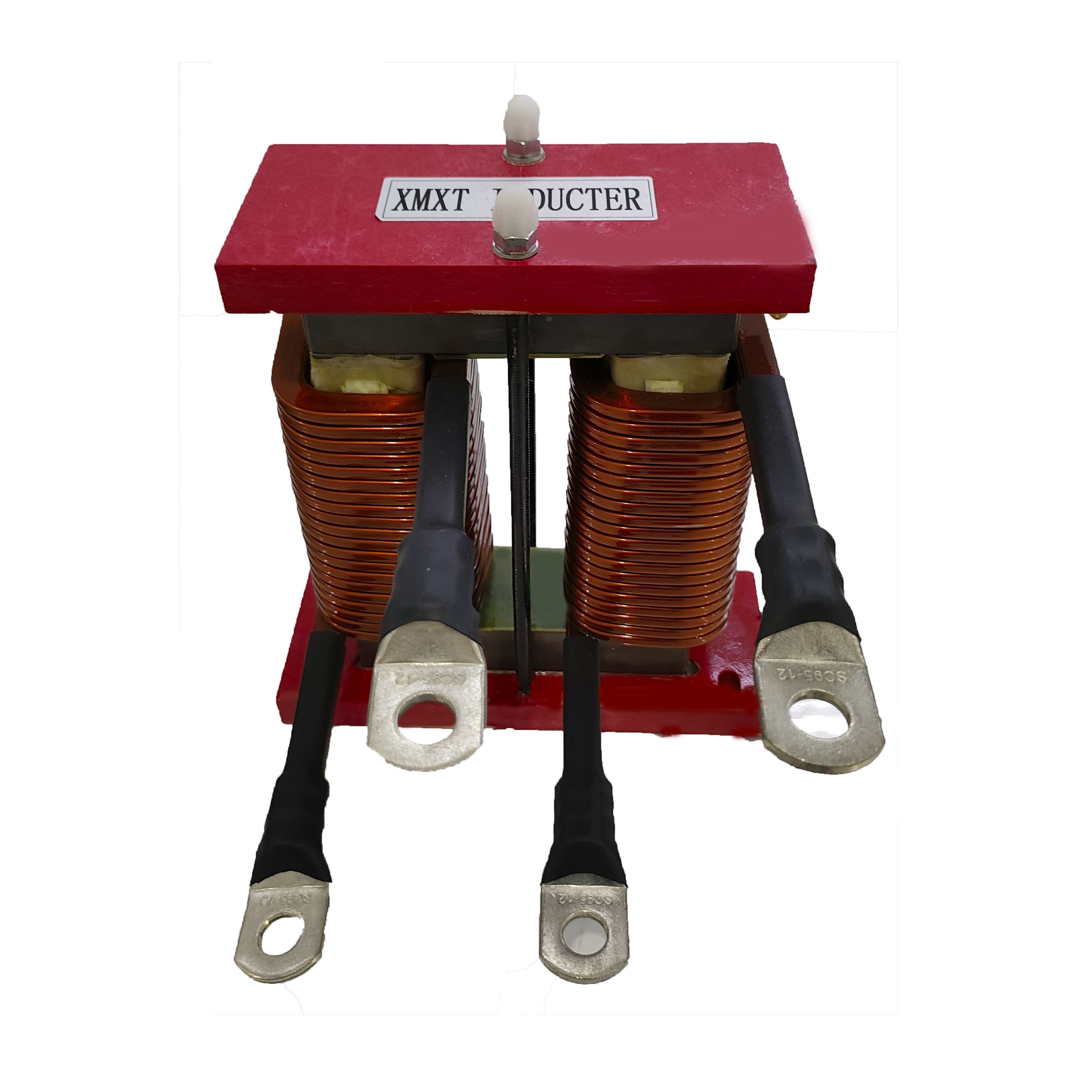

**谐振电感**是谐振电路中的核心元件，与电容共同构成谐振网络，用于实现零电压开关（ZVS）或零电流开关（ZCS），提升电能转换效率（如LLC谐振变换器效率可达95%以上）。以下是其关键特性与应用解析：

---

### **核心功能与原理**

1. **谐振作用**

   - 与电容（$C_r$）组成**LC谐振腔**，谐振频率$f_r = rac{1}{2πsqrt{L_r C_r}}$，决定电路工作频段。

   - 通过调节电感值或电容值，控制谐振点以匹配开关频率，实现软开关（降低开关损耗）。

2. **能量传递与滤波**

   - 在LLC拓扑中，谐振电感（$L_r$）与变压器漏感（$L_m$）协同工作，调节电压增益范围（如0.5-1.2倍输入电压）。

   - 抑制高频谐波，减少EMI辐射。

---

### **关键参数与设计要点**

| 参数                | 设计要求与影响                                                                 |

| **电感值（$L_r$）** | 需与电容精确匹配，确保谐振频率$f_r$略低于开关频率$f_{sw}$（如$f_r=100 ext{kHz}$，$f_{sw}=120 ext{kHz}$）。 |

| **品质因数（Q值）** | Q值过高会导致窄带响应，需平衡效率与带宽（通常Q=0.5-5）。                              |

| **饱和电流**        | 需大于峰值谐振电流（如$I_{pk}=5 ext{A}$，选$I_{sat}≥7 ext{A}$），避免磁芯饱和。       |

| **磁芯材料**        | 高频场景选铁氧体（如PC95）、纳米晶或金属粉芯（低损耗、高抗饱和性）。                         |

---

### **应用场景与电路拓扑**

1. **LLC谐振变换器**

   - 谐振电感与变压器漏感、谐振电容构成LLC网络，用于充电器、服务器电源（如48V转12V，效率>96%）。

   - 设计公式：电压增益$M = rac{V_o}{V_i} = rac{1}{sqrt{(1 + rac{L_r}{L_m} - (rac{f_{sw}}{f_r})^2)^2 + Q^2 (rac{f_{sw}}{f_r} - rac{f_r}{f_{sw}})^2}}$。

2. **无线充电系统**

   - 谐振电感与电容匹配发射/接收线圈，实现磁场耦合（如Qi标准，工作频率110-205kHz）。

3. **高频逆变器**

   - 用于太阳能逆变器、UPS，降低开关损耗（如SiC MOSFET搭配谐振电感，开关频率达1MHz）。

---

### **选型与测试建议**

1. **磁芯选型**

   - **铁氧体**：成本低，适合100kHz-1MHz高频场景（如PC40材质）。

   - **非晶/纳米晶**：高饱和磁密（1.2T以上），适合大电流、抗饱和需求（如电动汽车充电桩）。

2. **绕制工艺**

   - 多股利兹线绕制降低高频涡流损耗，分段绕制减少分布电容。

3. **测试验证**

   - **阻抗分析仪**：测量电感-频率曲线，验证自谐振频率（SRF）是否高于工作频率。

   - **示波器+电流探头**：观测谐振电流波形，确认无磁芯饱和（波形削顶）或过热。

---

### **典型问题与解决方案**

- **磁芯饱和**：增大气隙或更换高饱和磁密材料（如从铁氧体换为纳米晶）。

- **温升过高**：优化绕线方式（如增加铜箔散热）、降低电流密度或强制风冷。

- **谐振频率偏移**：严格控制电容容差（±5%以内），采用NPO/C0G材质电容。
