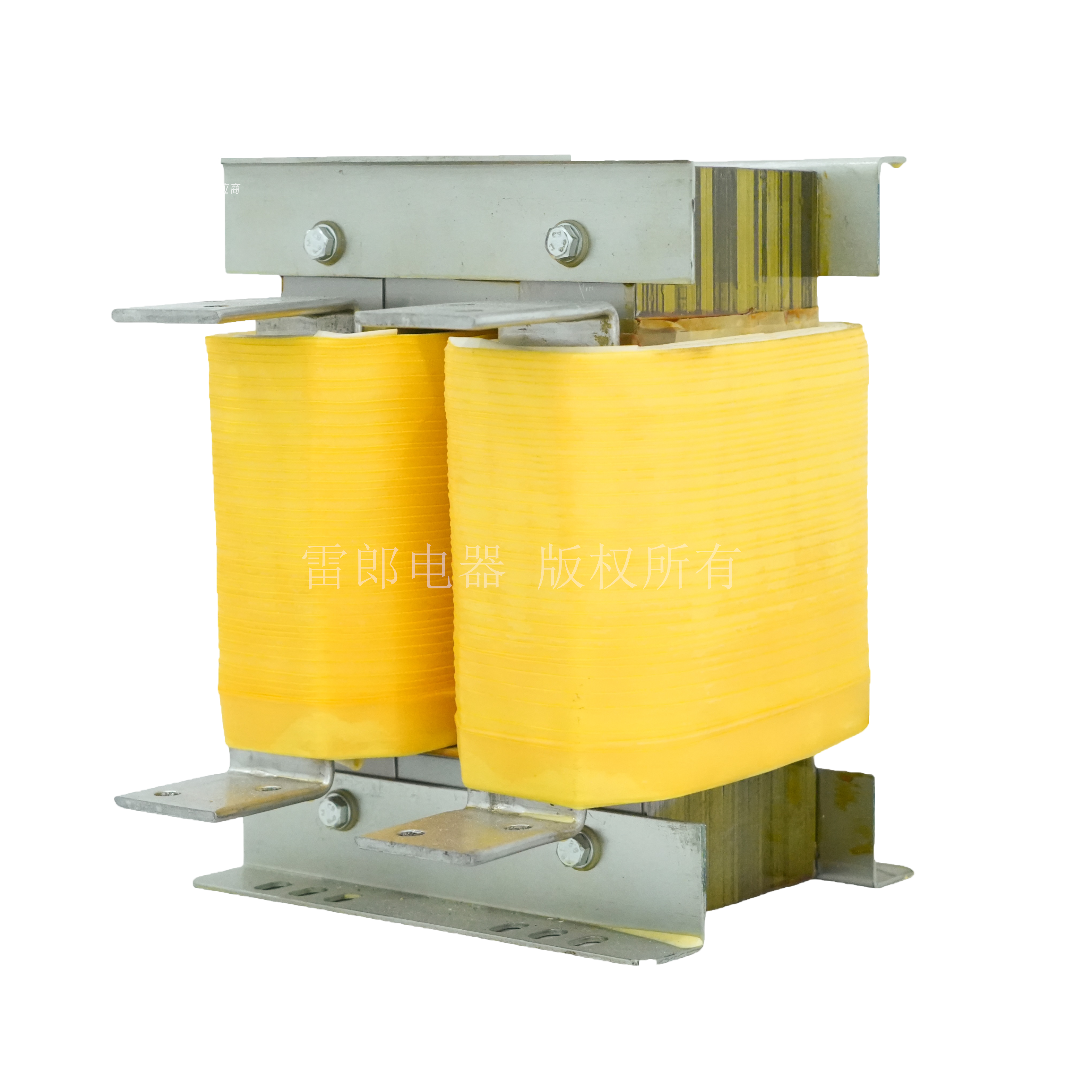

**直流滤波电抗器介绍**
直流滤波电抗器（DC Filter Reactor）是直流电源系统中的关键元件，主要用于抑制电流纹波、平滑电压波动，并限制短路电流的快速上升，广泛应用于新能源发电、工业驱动、轨道交通及电力电子设备中。以下是其核心特性与设计要点：
---
### **一、核心功能与工作原理**
1. **纹波抑制与滤波**
- 与滤波电容组成**LC滤波网络**，通过电感的感抗（$X_L = 2pi f L$）衰减高频纹波电流（如开关电源的开关频率谐波）。
- 典型场景：光伏逆变器直流侧滤波，可将电流纹波系数从10%降低至3%以下。
2. **限流与保护**
- 在短路或负载突变时，通过电感储能特性限制电流上升速率（$di/dt$），为保护电路（如熔断器、IGBT）争取动作时间。
3. **能量缓冲**
- 在变频器或直流电机驱动中，平衡电源与负载间的能量波动，提升系统稳定性。
### **三、典型应用场景**
1. **新能源领域**
- **光伏/储能系统**：抑制光伏组件输出的电流纹波，提升逆变器寿命。
- **电动汽车充电桩**：直流母线滤波，减少对电网的谐波污染。
| 型号 | **额定电流 (A)** | **额定电感 (mH)** | **额定电压 (VDC)** | **抗电强度 (VAC)** | **绝缘电阻 (MΩ)** | 其他特性 | |
|---|---|---|---|---|---|---|---|
| KZ-ACL-650A | 650 | 未明确 | 500-540 | 2500 | 100 | 温升≤70K，噪音≤65dB，适用变频器及整流电路 | |
| DCL-0010-6M | 10 | 6.3 | 380 | 3000 | ≥100 | 适配功率30-0.6KW，50/60Hz，防护等级IP00-IP22 | |
| HXDQ03-12A/6.3mH | 12 | 6.3 | 400-1000 | 3000 | ≥100 | 氩弧焊接工艺，噪音低，铁芯采用冷轧硅钢片 | |
| DCL-0500-060U | 500 | 0.06 | 380 | 3000 | ≥100 | 适配功率220KW，防护等级IP00，绝缘等级H级 | |
| HXDQ03-650A/0.072mH | 650 | 0.072 | 1000 | 3000 | ≥100 | 温升≤70K，适用变频器直流侧，抑制谐波 | |
| DCL-1000-040U | 1000 | 0.04 | 380 | 3000 | ≥100 | 适配功率450KW，噪音≤65dB，适用于高频和大电流场景 | |
| 通用参数（未列具体型号） | 3-1500 | 0.09-6.3 | 400-1200 | 3000 | ≥100 | 防护等级IP00，绝缘等级F/H级，执行标准IEC289/GB10229 |
