交流滤波电抗器是一种专门用于滤除交流电路中特定频率谐波或噪声的电感元件，其核心功能是通过感抗特性抑制高频干扰，提升电能质量。以下是其关键特性与应用解析：

### **工作原理与结构**

1. **感抗特性**

   交流滤波电抗器基于电感对高频信号的阻抗作用，其感抗公式为$X_L = 2pi f L$，其中$f$为谐波频率，$L$为电感值。高频谐波通过时感抗显著增大，从而被有效滤除。

2. **LC滤波网络**

   通常与电容器组成**LC谐振电路**，针对特定谐波频率（如5次、7次）形成低阻抗通路，将谐波电流旁路至地或限制其传播范围。

3. **磁芯与绕组设计**

   - **磁芯材料**：低频场景（如工频）采用硅钢片（饱和磁密1.5~2T），高频场景（>10kHz）选用铁氧体或非晶合金以降低损耗。

   - **绕组工艺**：多股绞线或铜箔绕制，减少涡流损耗，温升控制在75K以内（自然冷却）。

### **核心功能**

1. **谐波抑制**

   滤除电力电子设备（如变频器、整流器）产生的谐波电流，降低电网污染。例如，在变频器输入端串联电抗器可将电流总谐波畸变率（THD）从30%降至5%以下。

2. **电压稳定**

   抑制操作过电压与容升效应，例如在长距离输电线路中限制工频电压升高至1.1倍额定值以内。

3. **设备保护**

   限制电流上升率（$di/dt$），减少对IGBT、电容器的冲击，延长设备寿命。

### **典型应用场景**

1. **工业变频系统**

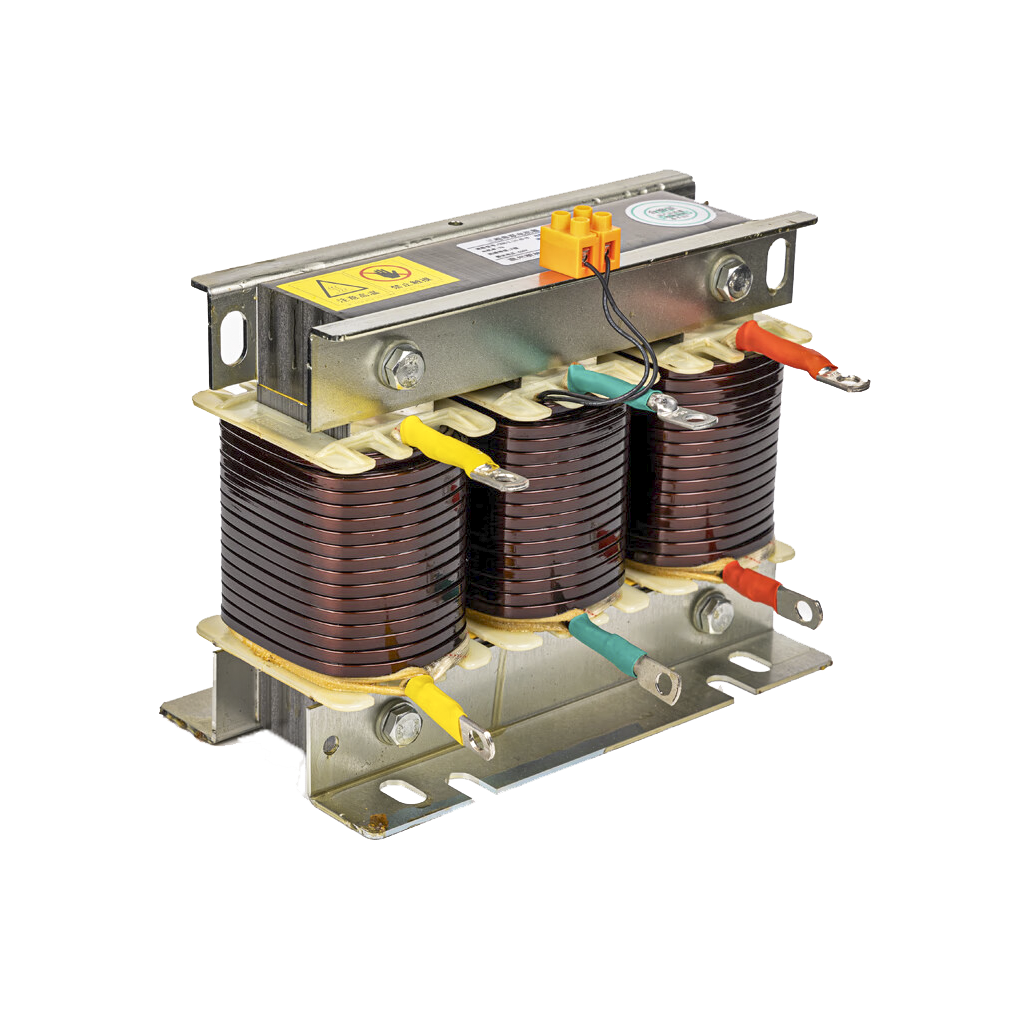

   在变频器输入/输出端串联电抗器，抑制启动电流冲击与高频谐波，典型配置如三相交流电抗器（电感值1~5mH，电流50~500A）。

2. **新能源并网**

   光伏逆变器直流侧配置滤波电抗器，降低电流纹波（如从10%降至3%），提升并网电能质量。

3. **电力系统无功补偿**

   与电容器组串联，组成LC滤波器补偿无功功率，同时滤除5次、7次等特征谐波。

### **与普通电抗器的区别**

| **特性**       | **交流滤波电抗器**                | **普通电抗器**                |

|----------------|----------------------------------|------------------------------|

| **设计目标**   | 滤除特定频率谐波（如5次、7次）      | 调整电路阻抗或限制短路电流     |

| **结构优化**   | 高频场景采用低损耗磁芯与分段绕制    | 通用磁芯与标准绕制工艺        |

| **应用场景**   | 变频器、新能源并网、谐波治理       | 限流、无功补偿、电机启动      |
