输入电抗器与输出电抗器在变频器、伺服系统等电力电子设备中分别承担不同的功能，主要差异如下：
### 一、安装位置与核心功能

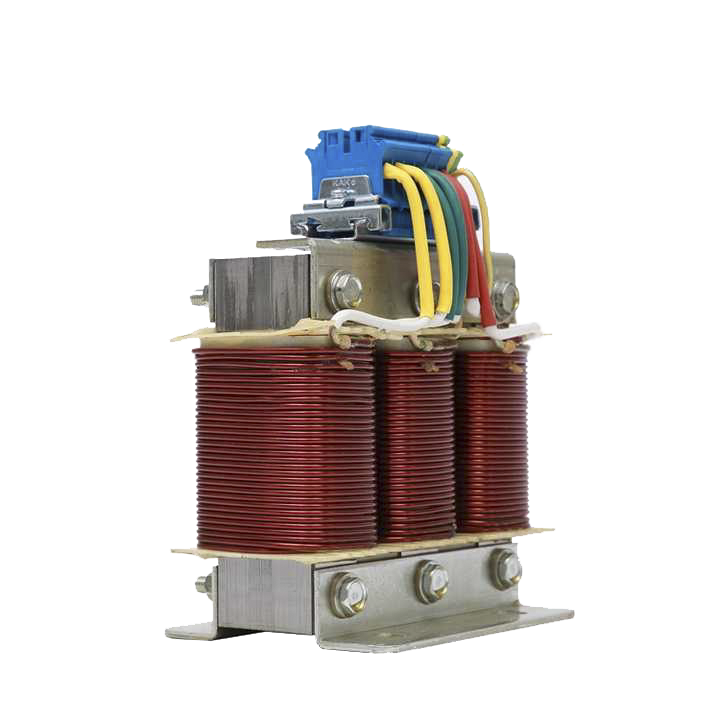

1. **输入电抗器**
- **位置**：串联于设备电源侧（如变频器输入端）。
- **功能**：
- 抑制电网电压突变和操作过电压引起的电流冲击，保护设备；
- 降低输入侧谐波（如5次、3次），改善功率因数（$cos{phi}$可提升至$0.9$以上）；
- 平滑电源尖峰脉冲，减少整流电路换相缺陷。
2. **输出电抗器**
- **位置**：串联于设备负载侧（如变频器输出端与电机之间）。
- **功能**：
- 抑制逆变器开关产生的$dv/dt$（电压变化率）和$di/dt$（电流变化率），降低高频漏电流；
- 补偿长电缆（50~200米）分布电容的影响，减少电机噪声和绝缘老化风险；
- 限制输出谐波电流，提升系统稳定性。
### 三、典型应用场景
- **输入电抗器**：
适用于电网干扰强、短路容量大的场景（如工厂自动化、新能源并网），抑制谐波污染并提升功率因数。
- **输出电抗器**：
用于长电缆驱动的电机系统（如水泵、风机），或需降低高频噪声的精密设备（如伺服系统）。
### 四、选型建议
1. **输入侧**：根据电网谐波频谱选择电抗率（如5次谐波选6%~7%）；
2. **输出侧**：按电缆长度和负载特性匹配电感量（每增加50米电缆需增加电抗器）；
3. **协同使用**：输入+输出电抗器组合可将系统功率因数提升至$0.95$以上。
| 参数项 | 技术规格 | 备注 |
|---|---|---|
| 工作电压 | 3 * 380V/500V | 适用于三相交流电源系统 |
| 工作频率 | 50/60Hz | 兼容标准电网频率 |
| 额定电流 | 2.5A至1100A（环境温度40℃） | 覆盖小电流到大电流应用 |
| 阻抗压降 | 2%-4%（400VAC，50Hz下） | 用于平滑电压尖峰与谐波 |
| 过载能力 | 1.5倍额定电流持续1分钟，2倍额定电流持续30秒 | 适应短时过载工况 |
| 绝缘等级 | T40/H（180℃）或T40/F（155℃） | 高温环境下稳定运行 |
| 防护等级 | IP00 | 需安装在防护性柜体内 |
| 噪音水平 | ≤70dB（距离1米处） | 低噪音设计 |
| 执行标准 | IEC 289:1987、GB 10229-88、JB 9644-1 | 符合国际与国内标准 |
| 压降 | 1%或2% | 降低输出电压畸变率 |
| 额定电流 | 最高1600A | 支持大电流驱动设备 |
| 绝缘水平 | 5KV/min | 高耐压性能 |
| 温升限值 | 铁芯≤85K，线圈≤95K | 采用F级以上耐热材料 |
| 噪音水平 | ≤45dB | 显著低于输入电抗器 |
| 工艺特点 | 铁芯采用低损耗冷轧硅钢片，线圈采用无骨架箔绕工艺 | 散热性好、漏磁小 |
