均流电抗器是一种用于平衡并联电力电子器件(如晶闸管、IGBT等)电流分布的关键元件,通过磁耦合作用实现动态均流,解决因器件参数差异导致的电流不均衡问题。以下是其核心特性与应用解析:
### **工作原理**
1. **磁耦合均流机制**
均流电抗器由绕在同一铁芯上的两个匝数相同的线圈组成,当并联支路电流不均衡时,铁芯磁通变化产生感应电势,迫使电流大的支路电流减小、电流小的支路电流增大,最终实现动态平衡。其电感计算公式为:
$$ L = rac{Delta U}{2pi f I_N} $$
其中$Delta U$为电压降,$f$为工作频率,$I_N$为额定电流。
2. **限制电流上升率($di/dt$)**
均流电抗器不仅能平衡稳态电流,还能通过电感特性抑制瞬态电流尖峰,保护器件免受冲击。
---

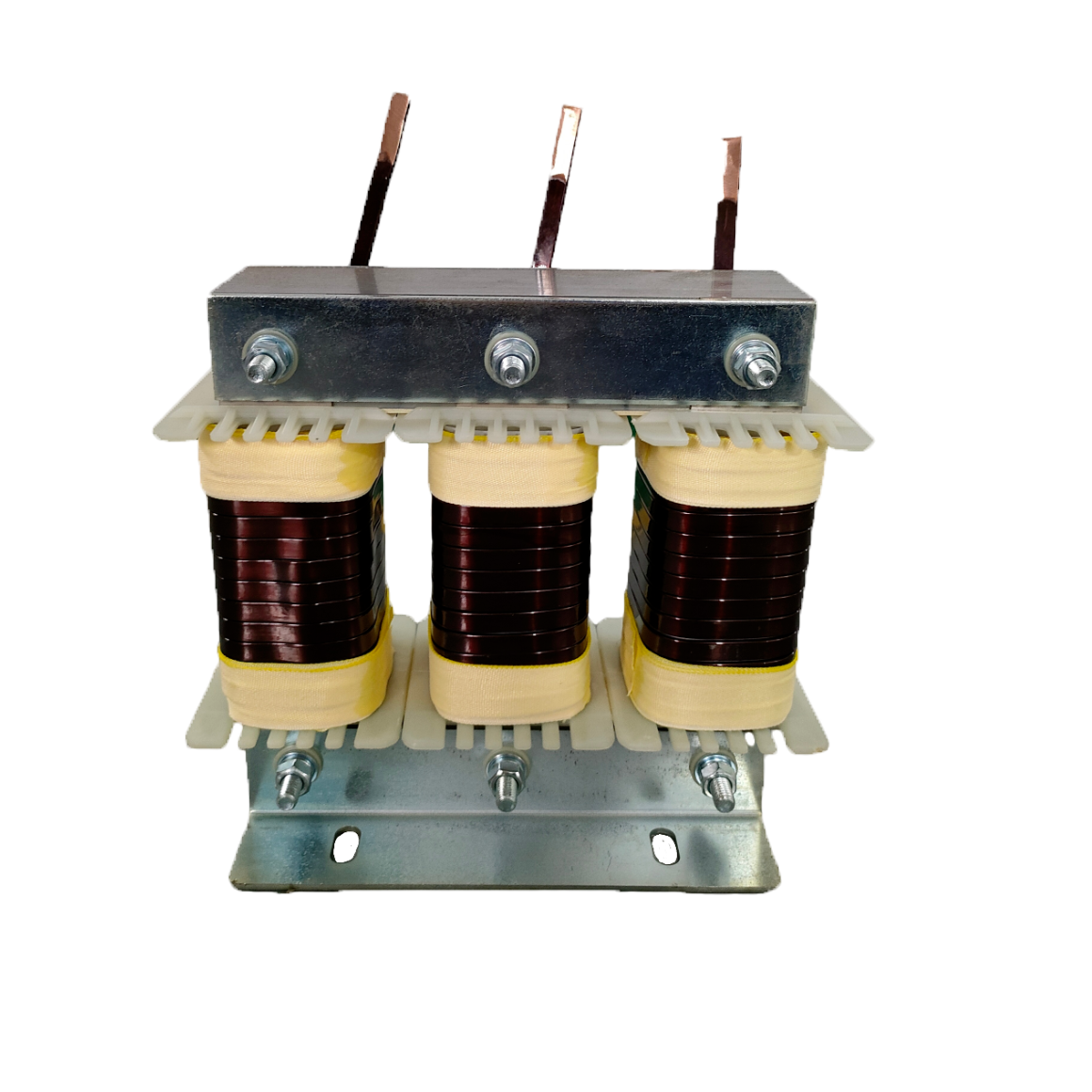

### **结构与设计要点**
| **参数/特性** | **设计要求** |
|---------------------|-----------------------------------------------------------------------------|
| **磁芯材料** | 铁芯采用低损耗冷轧硅钢片或非晶合金,气隙用环氧板间隔以稳定磁导率。 |
| **线圈工艺** | 使用F级漆包线绕制,温升低(≤75K),多股绞线降低涡流损耗。 |
| **电感匹配** | 漏电感需小于主电感的3%,确保均流效果。 |
| **额定电流** | 需覆盖最大连续电流及短时过载(如100A连续,150A@1分钟)。 |
---
### **应用场景**
1. **整流装置并联均流**
在硅整流桥中,多个整流管并联时因管压降差异导致电流不均,均流电抗器通过动态调节实现电流均衡,典型应用于机车牵引变流器(如苏州谷明电气产品)。
2. **逆变器并联系统**
大功率逆变模块并联时,均流电抗器抑制环流并平衡输出电流,例如三相均流电抗器可替代三台单相电抗器,减少体积与成本(专利CNXXX)。
3. **新能源与轨道交通**
在城轨车辆能量回馈系统中,均流电抗器用于抑制变流器模块间的环流,提升系统可靠性(株洲中车时代案例)。
---
### **选型与测试**
- **选型公式**:根据允许电流偏差$Delta I$和开关频率$f$,计算电感值:
$$ L = rac{V_{ripple}}{2pi f Delta I} $$
- **测试验证**:
- **阻抗分析**:测量电感-电流曲线,验证饱和电流是否达标。
- **温升测试**:满负荷运行2小时,确保温升≤75K(自然冷却)。
---
### **典型问题与对策**
- **磁芯饱和**:更换高饱和磁密材料(如非晶合金)或增大气隙。
- **高频谐振**:调整线圈绕制方式(如分段绕制)或并联阻尼电阻。
**示例型号**:苏州谷明电气机车用均流电抗器,参数为$L_r=50 mu ext{H}$,$I_{sat}=200 ext{A}$,硅钢磁芯。
均流电抗器的设计需兼顾动态响应与损耗控制,结合仿真工具(如PSIM)优化参数可显著提升系统效率。
参数名称 | 符号 | 单位 | 含义/计算公式 |
---|---|---|---|
额定电压 | Ur | kV | 电抗器正常工作时承受的电压,通常与系统或配套设备的额定电压一致 |
额定电流 | Ir | A | 电抗器允许长期通过的最大电流,计算公式: 单相: 三相: |
电感值 | L | H | 电抗器储能能力的核心参数,计算公式:(μ为磁导率,N为匝数,A为截面积,l为线圈长度) |
电阻值 | R | Ω | 反映线圈直流损耗,计算公式:(ρ为导体电阻率,l为导体长度,A为截面积) |
额定电抗率 | K | % | 电抗器电抗占系统阻抗的比例,常见值为4.5%、5%、6%、12%、13% |
额定端电压 | Un | kV | 额定电流下电抗器两端的电压,计算公式:(N为电容器串联台数,Ucn为电容器额定电压) |
额定容量 | Sn | kvar | 电抗器的视在功率,三相计算公式:(Qc为配套电容器组总容量) |
额定电抗 | Xn | Ω | 额定电流下的电抗值,计算公式: |
品质因数 | Q | - | 衡量电抗器储能效率,Q值越高损耗越小 |
阻抗 | Z | Ω | 电抗器总阻力,由电阻R和电抗X共同决定: |
