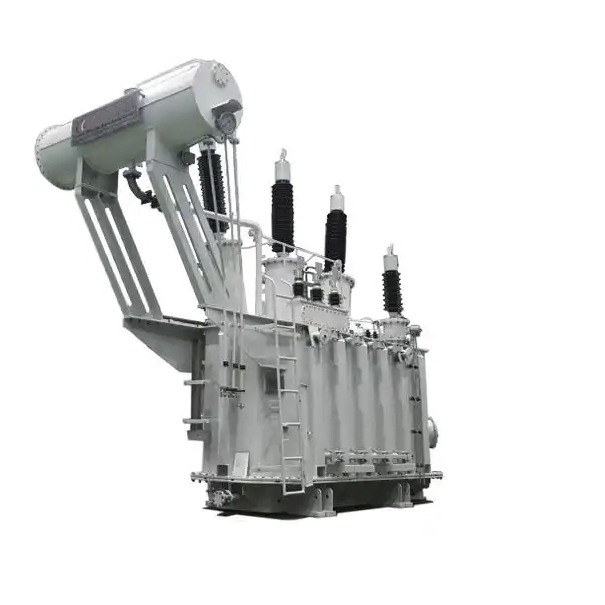

**S20油浸式电力变压器**是符合《GB 20052-2020电力变压器能效限定值及能效等级》**一级能效标准**的高效节能设备,专为高负载、严苛环境设计。以下是其核心信息:
---
### 一、核心参数与能效等级
1. **型号解析**:
- **S20**:
- **S**:三相;**20**:能效等级(空载损耗较S13降低$15%sim20%$,负载损耗降低$10%$)。
- **NX1**:能效等级标识(一级能效)。
2. **技术参数**:
- **容量范围**:$30 ext{kVA}sim2500 ext{kVA}$(如`S20-1000/10`适配$1000 ext{kVA}$)。
- **损耗指标**(以$1000 ext{kVA}$为例):
- **空载损耗**:$490 ext{W}$(较S13降低$15%$);
- **负载损耗**:$10300 ext{W}$,满足一级能效要求。
- **短路阻抗**:$4%sim6%$,联结组别为**Dyn11**,抑制谐波干扰。
- **绝缘等级**:A级(耐温$105℃$),防护等级IP20/IP23。
---
### 二、性能优势
1. **超高效节能**:
- 空载损耗较S13降低$15%$以上,年省电费$3000$度以上(以$1000 ext{kVA}$为例);
- 采用**30ZH120**高导磁硅钢片,铁芯损耗降低$25%$。
2. **全密封设计**:
- 波纹油箱无渗漏,适应高湿度(≤$95%$)、高污秽环境(如沿海化工厂);
- 内置压力释放阀、气体继电器,过载能力达$150%$。
3. **低噪音环保**:
- 噪声≤$62 ext{dB}$(较标准低$10 ext{dB}$),通过环保认证(如RoHS)。
---
### 三、应用场景
- **工业领域**:钢铁冶炼、化工生产线(如$10 ext{kV}/0.4 ext{kV}$电压转换);
- **商业建筑**:数据中心、超高层建筑(支持短时$150%$过载);
- **新能源**:风电/光伏升压站(兼容$35 ext{kV}$高压输入)。
参数项 | 推测值/范围 | 技术说明 |
---|---|---|
额定容量 | 50kVA~6300kVA | 容量覆盖配电场景 |
空载损耗(P0) | 比S13再降40%~50%(如1000kVA:P0≤650W) | 需新材料/工艺 |
负载损耗(Pk) | 比S13再降10%~15%(如1000kVA:Pk≤9000W) | 超低电阻导线 |
铁芯材料 | 超薄取向硅钢(0.18mm ZDHV或激光刻痕硅钢) | 磁导率提升 |
绕组技术 | 铜箔绕组+换位导线(减少涡流损耗) | 高频优化 |
冷却方式 | 强迫油循环+风冷(OFAF)或蒸发冷却(氟化液浸没) | 极限散热设计 |
能效标准 | 超国标1级,接近欧盟EU Tier 2或美国DOE-2023 | 国际领先水平 |
成本溢价 | 比SH15高20%~30% | 研发投入分摊 |
