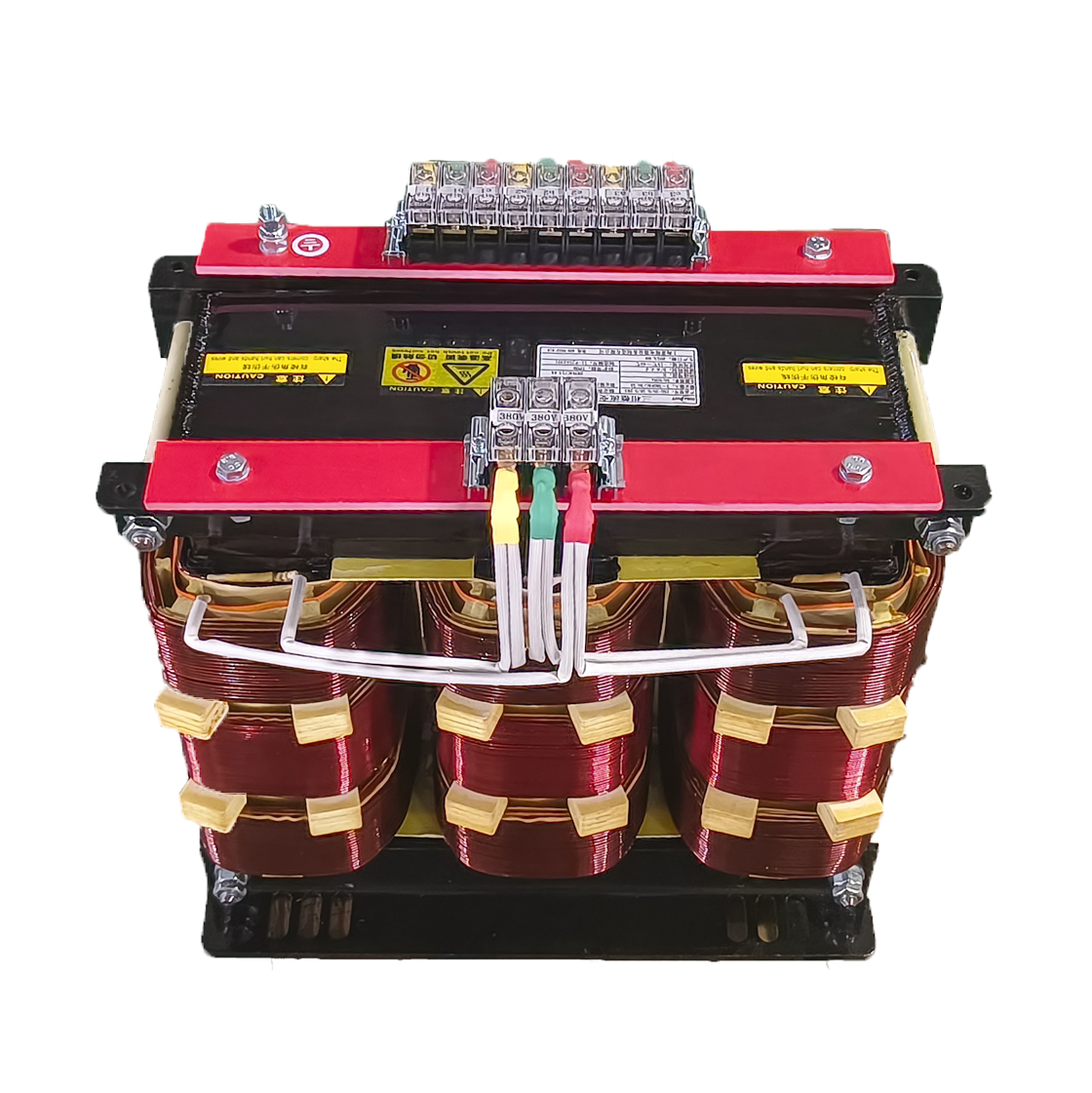

18脉波整流变压器

Product Introduction

**18脉波整流变压器**是一种通过多相移相技术降低谐波污染的高效整流设备，广泛应用于电解、电力牵引及新能源领域。以下是其核心要点：

### 一、工作原理与结构

1. **多脉波生成**：

- 由三个三相桥式整流电路串联构成，通过自耦变压器的移相绕组产生$20°$相位差的三组电压（如输出口a1、a2、a3），合并后在$360°$周期内形成18个脉波。

- 输入电流呈18阶梯波，总谐波含量≤$7%$，显著优于传统6/12脉波整流。

2. **自耦移相设计**：

- 采用多芯柱结构（如6芯柱框架），每相绕组分为主绕组（如U1）和移相副绕组（如U2-U4），通过矢量电压叠加实现相位偏移。

- 典型参数：移相副绕组电压占比为$0.0402U$（U为输入线电压），主绕组占比$0.04sim0.06U$。

### 二、核心优势

- **谐波抑制**：18脉波输出使输入电流谐波畸变率（THD）降低至$5%$以下，满足国标要求。

- **高效紧凑**：等效容量仅为输出功率的$19%$，体积比传统变压器小$30%$，重量轻$15%$。

- **高可靠性**：环氧树脂浇注绕组+IP54防护，耐受矿山、化工厂等恶劣环境。

### 三、应用场景

- **工业领域**：电解铝（需$5%sim105%$调压）、轧钢机（降低$60%$启动电流）。

- **电力系统**：直流输电（如$110 ext{kV}$高压转换）、火电厂辅机供电。

- **新能源**：适配光伏/风电变频器，支持$9$相、$24$相等多副边输出。

### 四、技术进展（2025年）

- **智能集成**：内置温控与振动传感器，支持远程监控及过载保护（阈值$120℃$）。

- **创新结构**：如**三相立体星型铁芯**设计，仅需每相增加一个绕组即可实现18脉波，简化维护并提升安全性。
