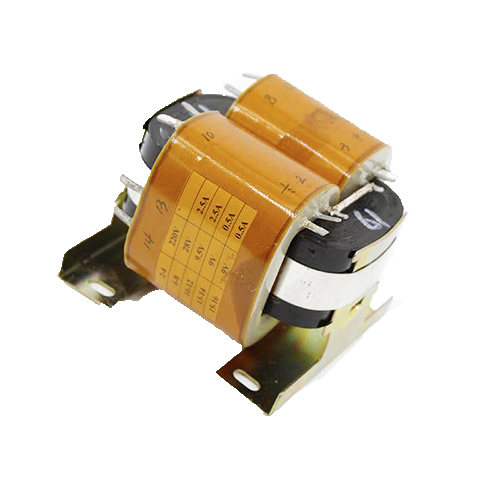

**R型变压器**是一种采用**O型铁芯+阶梯形绕组**设计的低损耗变压器，以其高效率、低漏磁和紧凑结构著称，适用于精密仪器、医疗设备及高保真音响等领域。以下是其核心信息：
---
### 一、结构与技术参数
1. **铁芯设计**：
- **材料**：冷轧硅钢带（如0.23mm厚27ZH100）连续卷绕成O型，无接缝，磁阻极低（漏感≤$0.5%$）；
- **截面形状**：近似圆形，磁通分布均匀，空载电流仅为EI变压器的$1/10$。
2. **绕组设计**：
- **绕线方式**：阶梯形分层绕制，铜线分布均匀，减少集肤效应；
- **绝缘等级**：F级（耐温$155℃$）或H级（$180℃$），防护等级IP20/IP55。
3. **关键参数**：
- **容量范围**：$10 ext{VA}sim3000 ext{VA}$（如`R-500VA`适配医疗设备）；
- **效率**：≥$97%$（典型值），空载损耗低至$0.3 ext{W}$（$100 ext{VA}$型号）；
- **温升**：满载时≤$40 ext{K}$，自然冷却。
---
### 二、性能优势
1. **超低损耗**：铁损和铜损较环形变压器降低$10%sim15%$，节能显著；
2. **极低漏磁**：漏磁密度≤$1 ext{mT}$（距表面$10 ext{cm}$），对敏感电路干扰极小；
3. **体积优势**：比同功率环形变压器体积小$20%$，重量轻$15%$；
4. **静音运行**：无磁致伸缩噪声，运行噪音≤$25 ext{dB}$（距离1米）。
| 参数项 | 典型值/范围 | 技术说明 |
|---|---|---|
| 铁芯材料 | 高导磁硅钢带（厚度0.23~0.3mm，如Z11、ZH90） | 阶梯状卷绕 |
| 额定频率 | 50Hz~20kHz（工频为主，高频型号需定制） | |
| 额定功率 | 10VA~50kVA（常见规格：100VA、500VA、3kVA、10kVA） | |
| 一次侧电压 | 110V、220V、380V（工频标准） | |
| 二次侧电压 | 5V~480V（多绕组可定制） | |
| 电压调整率 | ≤3%（满载） | 优于EI型 |
| 效率 | 95%~98%（1kVA以上工频型号） | 空载损耗<1% |
| 温升限值 | ≤55K（自然冷却，H级绝缘） | |
| 绝缘等级 | B级（130℃）、F级（155℃）、H级（180℃） | |
| 绕组材料 | 无氧铜漆包线（可镀锡防氧化） | |
| 防护等级 | IP00（开放式）、IP54（灌封型） | |
| 典型应用频率 | 50Hz（工频电源）、400Hz（航空中频）、1kHz~20kHz（音频设备） | |
| 噪音水平 | <30dB（1米距离，空载） |
