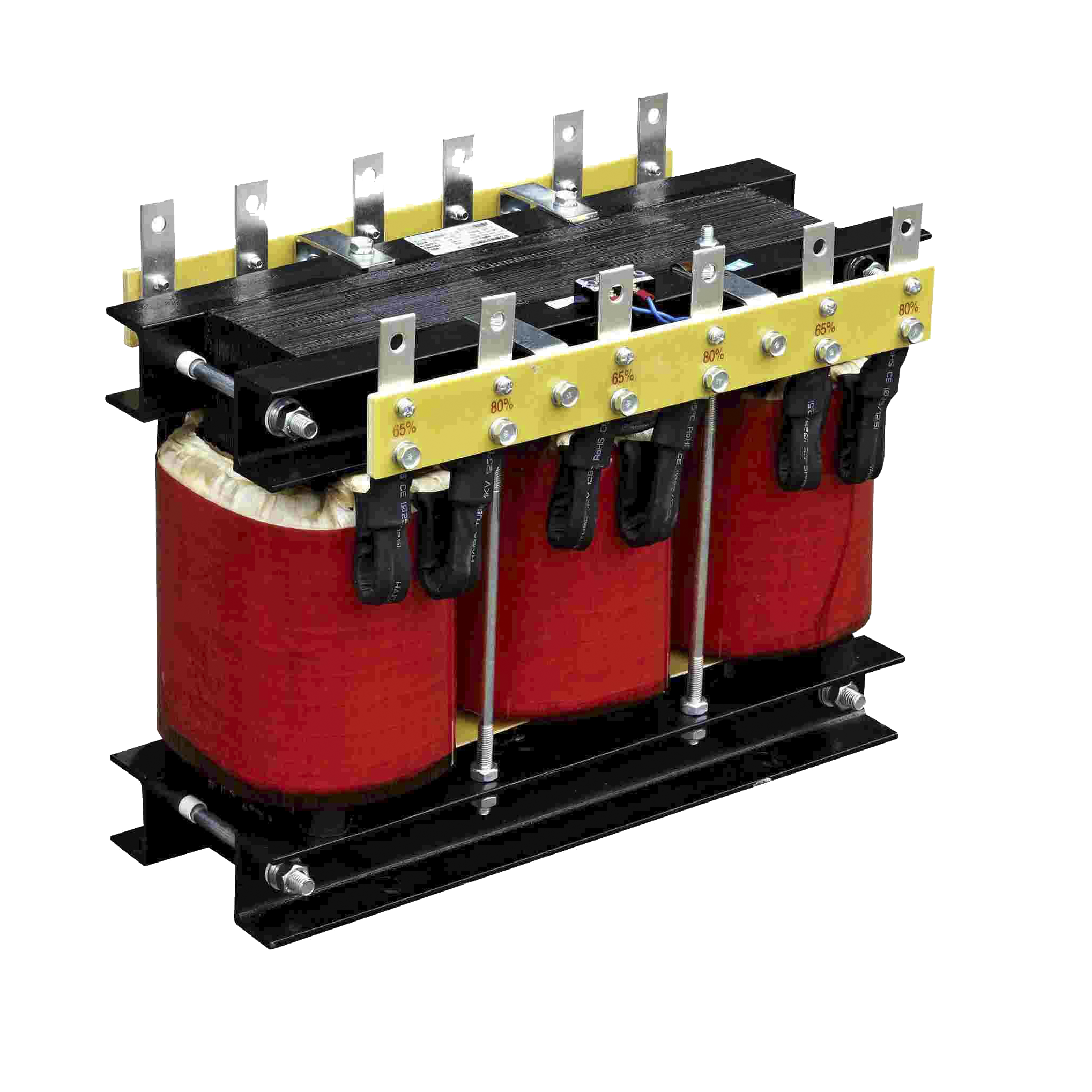

**SOC自耦启动变压器（3.3kV/6.6kV）**是一种专用于高压电机降压启动的设备，通过自耦变压器降低启动电流，适用于矿山、电力等大功率场景。以下是其关键设计与应用要点：

### 一、核心特性

1. **电压与容量**：

   - **输入电压**：$3.3 ext{kV}$或$6.6 ext{kV}$（三相$50 ext{Hz}$），输出抽头电压比例通常为$65%$、$80%$（如$2.15 ext{kV}$、$5.28 ext{kV}$），启动转矩为全压的$0.42$倍和$0.64$倍；

   - **容量范围**：$500 ext{kVA}sim10 ext{MVA}$，结构容量由效益系数$k_b=1-rac{1}{k_{12}}$决定（$k_{12}$为变比，如$k_{12}=2$时$k_b=0.5$），材料成本仅为普通变压器的$70%$。

2. **控制逻辑**：

   - 采用时间继电器（延时$5sim15 ext{s}$）控制接触器切换，启动时KM1/KM2吸合接入自耦变压器，运行后KM3切换至全压；

   - 需避免触点竞争问题（如KM1/KM2/KM3动作顺序冲突），确保KM2先于KM1断开。

### 二、设计要点

- **绝缘与防护**：

  - 高压侧需配置避雷器（耐压≥$15 ext{kV}$），绝缘等级F级（耐温$155℃$），防护等级IP54；

  - 绕组采用环氧树脂浇注，防潮防污（抗污染等级3）。

- **散热与降容**：

  - 自然冷却时容量需降额$15%$（如$6.6 ext{kV}$/$1 ext{MVA}$型号在$40℃$环境下降至$850 ext{kVA}$）；

  - 强制风冷可提升$30%$负载能力，但需监测温升（≤$80 ext{K}$）。

### 三、应用场景

- **矿山设备**：$6.6 ext{kV}$球磨机、破碎机电机启动（启动电流从$1200 ext{A}$降至$720 ext{A$）；

- **电力系统**：火电厂辅机（如$3.3 ext{kV}$引风机），需配合软启动器实现平滑切换。
